در عصر وابستگی فزاینده به منابع انرژی تجدیدپذیر و سیستم‌های پشتیبان باتری، نیاز به یک منبع برق متناوب (AC) با کیفیت و پایداری مشابه برق شبکه شهری، حیاتی است. پاسخ این نیاز در دستگاهی به نام اینورتر سینوسی خالص نهفته است. اینورتر سینوسی، جریان مستقیم (DC) ذخیره‌شده در باتری‌ها یا تولیدشده توسط پنل‌های خورشیدی را به یک شکل موج کاملاً سینوسی و عاری از اعوجاج تبدیل می‌کند. در این راهنمای جامع از صنایع الکترونیک گلرنگ، نه تنها به این پرسش کلیدی پاسخ می‌دهیم که اینورتر سینوسی چیست؟، بلکه به تفصیل اصول عملکرد، مزایای بی‌رقیب آن و طیف گسترده‌ای از کاربرد اینورتر سینوسی را در صنایع حساس و مصارف خانگی بررسی خواهیم کرد. هدف ما این است که با ارائه بالاترین سطح تخصص، به شما کمک کنیم تا انتخابی آگاهانه برای محافظت از تجهیزات ارزشمندتان داشته باشید.

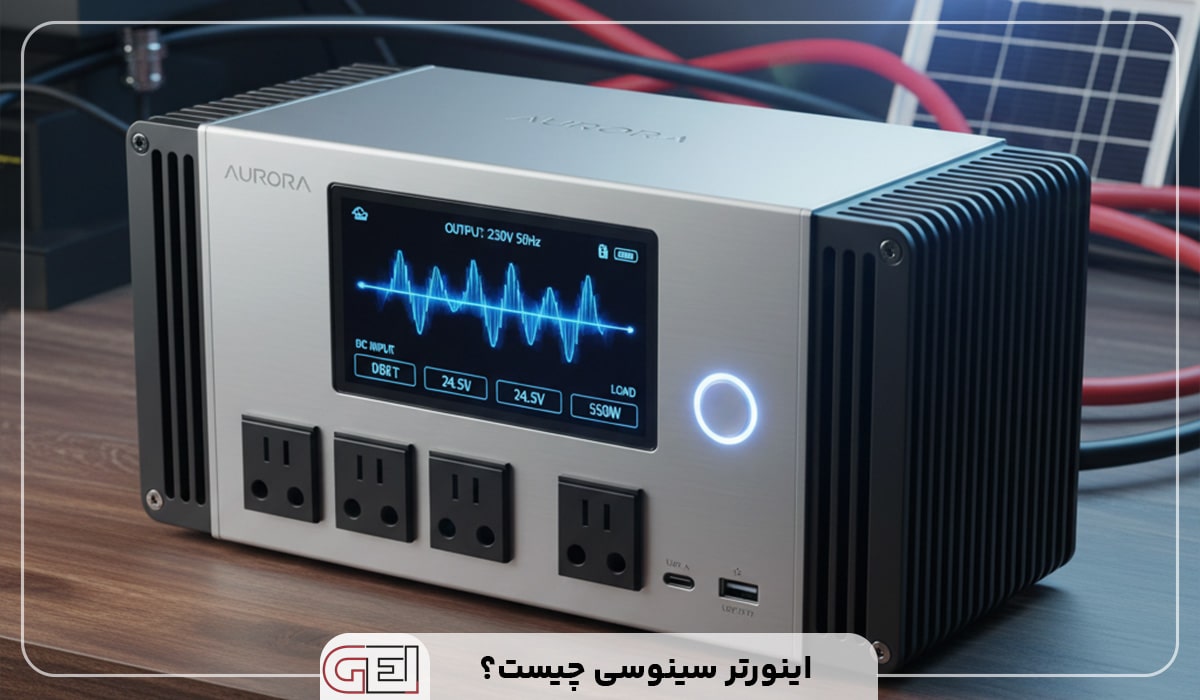

اینورتر سینوسی چیست؟
- اینورتر سینوسی (یا اینورتر موج سینوسی خالص) دستگاهی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کند به طوری که شکل موج خروجی آن تا حد امکان به موج سینوسی استاندارد شبکه برق شهری نزدیک باشد.
- این تبدیل بدون استفاده از اتصالات مکانیکی صورت می‌گیرد و با استفاده از مدارهای الکترونیک قدرت انجام می‌شود.
- معمولاً موج خروجی با هارمونی پایین (کمتر از ۵٪) همراه است تا کیفیت سیگنال بالا باشد.
- فرکانس معمول در خروجی ۵۰ یا ۶۰ هرتز است (بسته به استاندارد منطقه).
به زبان ساده‌تر: اگر منبع شما مثلاً باتریِ خورشیدی باشد که برق DC تولید می‌کند، برای استفاده از دستگاه‌هایی مثل یخچال، تلویزیون یا کامپیوتر که به برق متناوب نیاز دارند، می‌توانید از اینورتر سینوسی بهره ببرید.
“A true sine wave inverter transforms battery power into the very same clean electricity your home system would normally employ, making sure your electronics function at peak.”
«یک اینورتر سینوسی خالص، برق باتری را به همان برق پاکی تبدیل می‌کند که سیستم خانگی شما معمولاً استفاده می‌کند و مطمئن می‌شود که دستگاه‌های الکترونیکی شما با حداکثر عملکرد کار می‌کنند.»
عملکرد داخلی اینورتر سینوسی
برای درک دقیق‌تر، عملکرد داخلی اینورتر سینوسی را می‌توان به چند مرحله تقسیم کرد:
- ورودی DC — از منبعی مانند باتری، پنل خورشیدی یا منبع برق دیگر
- سوئیچینگ قدرت — استفاده از ترانزیستورهایی مثل MOSFET یا IGBT که به سرعت کلید می‌زنند
- تولید سیگنال PWM (مدولاسیون پهنای پالس) — سیگنال مربعی‌شکل با کنترل عرض پالس
- فیلتر پایین‌گذر (LC یا سایر فیلترها) — برای حذف هارمونی‌ها و صاف کردن موج خروجی به شکل سینوسی
- ترانسفورماتور یا مدار تبدیل ولتاژ — اگر نیاز به افزایش ولتاژ باشد
- مدار کنترل و حفاظتی — برای کنترل ولتاژ، جریان، دما، اضافه بار، اتصال کوتاه و غیره
در واقع، ابتدا یک موج مربعی یا مدوله شده توسط سوئیچ‌های قدرت ایجاد می‌شود، سپس فیلترها و مدارهای پردازش آن را به موجی نزدیک به سینوسی تبدیل می‌کنند.
انواع اینورترها: سینوسی خالص، شبه سینوسی و مقایسه‌ها
برای اینکه بهتر بفهمیم کاربرد اینورتر سینوسی در مقایسه با انواع دیگر چیست، باید انواع موج خروجی را بشناسیم:
| نوع موج خروجی | توضیح | مزایا | معایب | کاربرد پیشنهادی |
|---|---|---|---|---|
| سینوسی خالص (Pure Sine Wave) | خروجی دقیقاً شبیه موج سینوسی برق شهری | هارمونی پایین، سازگاری با همه تجهیزات حساس | هزینه بیشتر، مدارات پیچیده‌تر | تجهیزات پزشکی، کامپیوتر، موتورهای AC، دستگاه‌های صوتی تصویری |
| شبه سینوسی (Modified / Quasi Sine Wave) | موجی که شبیه سینوس است اما دارای پله‌ها | هزینه کمتر، مناسب برای بارهای ساده | اختلال یا نویز در برخی دستگاه‌ها | لامپ‌ها، شارژرها، دستگاه‌های کم مصرف |
| موج مربعی (Square Wave) | ساده‌ترین شکل موج، با پله مثبت و منفی | ساده، ارزان | هارمونی زیاد، مناسب برای دستگاه‌های القایی نیست | مصارف آموزشی یا بارهای بسیار ساده |
در عمل، اینورتر سینوسی خالص به دلیل کیفیت بالا، برای تجهیزات حساس‌تر ترجیح داده می‌شود.
در مقابل، اینورتر شبه سینوسی گزینه‌ای مقرون به صرفه‌تر برای کاربردهایی است که حساسیت موج برایشان چندان حیاتی نیست.
در مقایسه کلی:
- اینورتر سینوسی خالص تقریباً با هر دستگاه برقی کار می‌کند، اما اینورتر شبه سینوسی محدودیت دارد و ممکن است باعث صدای اضافی، کارکرد ضعیف یا آسیب به دستگاه‌های حساس شود.
- هزینه ساخت و طراحی اینورتر سینوسی خالص بیشتر است (مدارات پیچیده‌تر، فیلتر بهتر)
- بعضی تجهیزات مانند موتور AC یا دستگاه‌های پزشکی تنها با موج سینوسی خالص کارایی مطمئن دارند.
به طور خلاصه، اگر هدف شما راه‌اندازی تجهیزات حساس یا صنعتی است، «اینورتر سینوسی چیست؟» یعنی باید از نوع خالص آن استفاده شود.
مزایا و معایب استفاده از اینورتر سینوسی
در این بخش، به مزایا و معایب کاربرد اینورتر سینوسی (خالص) می‌پردازیم.
مزایا
- کیفیت بالای برق خروجی — هارمونی پایین و موج صاف
- سازگاری گسترده با تجهیزات حساس — تمامی لوازم برقی می‌توانند به طور ایمن کار کنند
- کاهش نویز الکتریکی و صوتی — در سیستم صوتی/تصویری، تجهیزات ارتباطی و کامپیوتری
- افزایش عمر دستگاه‌ها — بارها کمتر در معرض آسیب ناشی از موج نامناسب قرار می‌گیرند
- استفاده در سیستم‌های خورشیدی و انرژی تجدیدپذیر — تبدیل DC به AC با کیفیت بالا
- کنترل بهتر پارامترهای برق — ولتاژ، جریان، فرکانس
- کارکرد نرم موتور — شروع تدریجی، کاهش تنش لحظه‌ای
- مصرف انرژی بهینه — به خصوص در موتورهای کنترل شونده
- ایمنی بیشتر و حفاظت — مدارهای حفاظتی داخلی در برابر اضافه بار، اتصال کوتاه، ولتاژ غیرمجاز
بنا به گزارش‌ها، اینورترهای سینوسی می‌توانند مصرف انرژی را کاهش دهند زیرا موتور را دقیق‌تر کنترل کرده و از هدر رفت انرژی جلوگیری می‌کنند.
معایب
- هزینه ساخت و قیمت بالاتر نسبت به مدل‌های ساده‌تر
- طراحی پیچیده‌تر و نیاز به قطعات با کیفیت
- در برخی کاربردهای کم حساس، هزینه بیشتر ممکن است مقرون به صرفه نباشد
- نیاز به فیلتر با کیفیت برای حذف هارمونی
- در شرایط بار فوق سنگین، باید طراحی بسیار دقیق انجام شود
بنابراین، تصمیم به استفاده از اینورتر سینوسی باید مبتنی بر سنجش نیاز، حساسیت تجهیزات و بودجه باشد.

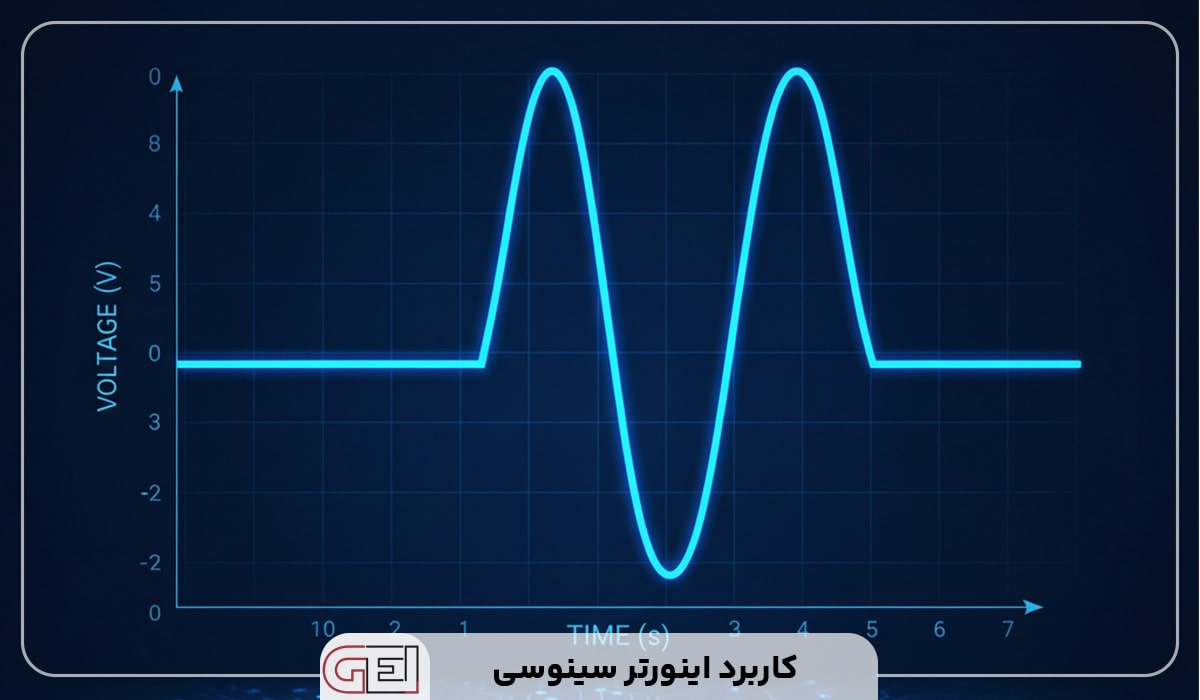

کاربرد اینورتر سینوسی در صنایع و زندگی روزمره
| حوزه کاربرد | توضیح | مثال‌ها |
|---|---|---|
| سیستم‌های خورشیدی و انرژی تجدیدپذیر | مبدل برق DC تولید شده توسط پنل‌ها یا باتری به AC قابل استفاده | خانه خورشیدی، سیستم خورشیدی دورافتاده |
| یو پی اس (UPS) | تأمین برق پشتیبان با کیفیت بالا در زمان قطعی برق | تجهیزات رایانه‌ای، مراکز داده، بیمارستان‌ها |
| مصارف خانگی و وسایل برقی | راه‌اندازی دستگاه‌هایی که برق AC نیاز دارند | یخچال، تلویزیون، سیستم صوتی، لپ‌تاپ |
| صنعت و ماشین‌آلات موتوری | کنترل سرعت و توان الکتروموتورها | پمپ‌ها، فن‌ها، کمپرسورها، ماشین‌آلات صنعتی |
| مخابرات و تجهیزات حساس | ارائه برق صاف و بدون نویز | دستگاه‌های مخابراتی، سرورها، تجهیزات پزشکی |
| قایق‌ها، خودروهای برقی و وسایل نقلیه | تبدیل برق باتری به برق AC مناسب تجهیزات | سیستم‌های برقی داخل قایق، وسایل نقلیه برقی |
| پروژه‌های سیار و کمپینگ | تأمین برق AC از باتری یا مزرع کوچک | یخچال کوچک در کمپینگ، شارژ لپ‌تاپ، چراغ‌ها |
| پروژه‌های آموزشی و پژوهشی | استفاده به عنوان ابزار تمرینی و تحقیقاتی | آزمایشگاه‌های برق و الکترونیک |
به عنوان نمونه، وقتی پنل خورشیدی در یک خانه مقدار برق DC تولید می‌کند، بدون اینورتر سینوسی، نمی‌توان آن را مستقیماً به لوازم معمول شهری وصل کرد. اینورتر سینوسی می‌تواند همان برق DC را به AC با کیفیت شهری تبدیل کند تا تجهیزات به درستی کار کنند.
همچنین، در یو پی اس‌ها، اینورتر سینوسی تضمین می‌کند که دستگاه‌های حساس در هنگام قطع برق به درستی ادامه کار دهند بدون آسیب ناشی از موج نامناسب یا جهش ولتاژ.
معیارهای انتخاب بهترین اینورتر سینوسی
برای اینکه هنگام خرید یا طراحی اینورتر سینوسی انتخاب بهتری داشته باشید، به فاکتورهای زیر توجه کنید:
- توان (وات/کلووات): باید متناسب با بار مصرفی باشد
- توان هجومی (Surge / Peak Power): برای راه‌اندازی موتور یا بارهای لحظه‌ای
- ولتاژ ورودی و خروجی: انتخاب بر اساس سیستم DC و نیاز AC
- فرکانس خروجی: معمولاً ۵۰ یا ۶۰ هرتز
- کیفیت موج و هارمونی پایین
- راندمان تبدیل انرژی
- نرخ اعوجاج هارمونیکی (THD)
- نوع فیلتر و طراحی داخلی
- سیستم خنک‌کننده (فن، هیت‌سینک)
- مدارهای حفاظتی داخلی: اضافه بار، اتصال کوتاه، ولتاژ غیرمجاز، دما
- گارانتی، خدمات پس از فروش و اعتبار برند
- پشتیبانی از بارهای موتوری و راه‌اندازی نرم
- قابلیت گسترش و اتصال موازی (در صورت نیاز)
- ابعاد، وزن و هزینه
با رعایت این معیارها، انتخاب شما در بازار رقابتی امروز قابل دفاع‌تر خواهد بود.

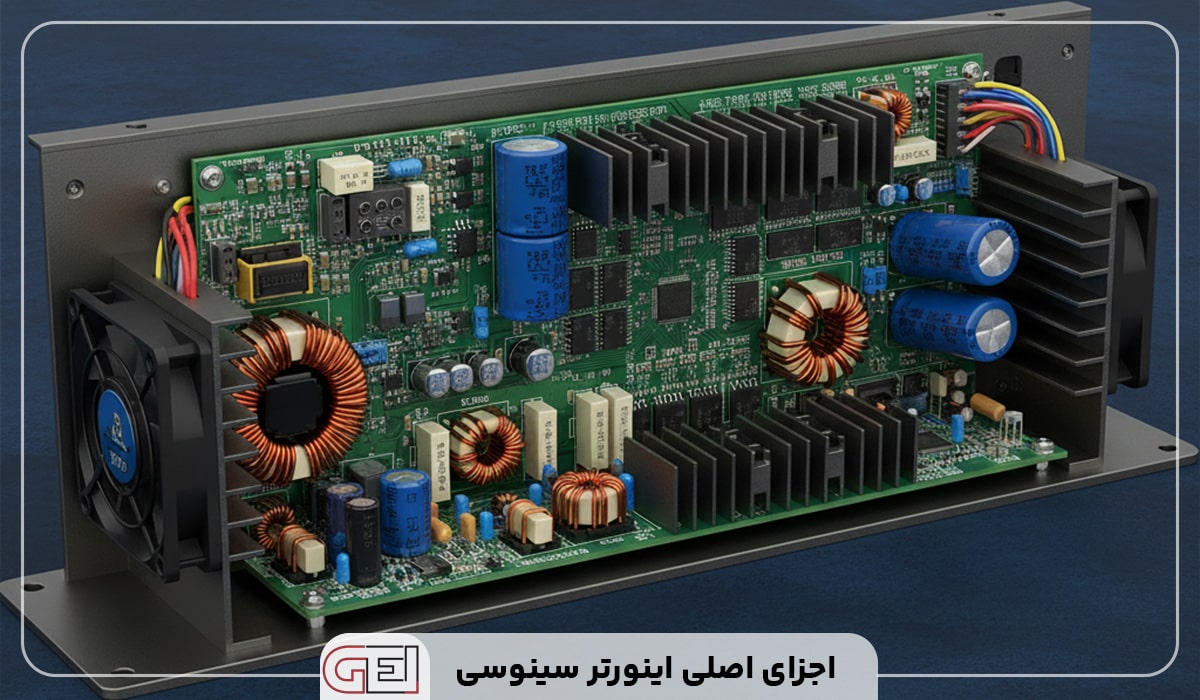

اجزای اصلی و طراحی داخلی اینورتر سینوسی
در زیر لیستی از اجزای مهمی که در ساخت یک اینورتر سینوسی به کار می‌روند ارائه می‌کنم:
- ترانزیستورهای قدرت (MOSFET / IGBT)
- دیودهای سریع (Fast Recovery)
- خازن‌های DC لینک
- سلف‌ها و القاگرها
- فیلتر LC پایین‌گذر
- ترانسفورماتور افزایش یا کاهش ولتاژ (در صورت نیاز)
- مدار کنترل (کنترلر، آی‌سی PWM)
- سنسورها (جریان، ولتاژ، دما)
- سیستم خنک‌کننده (فن، هیت‌سینک)
- مدارات حفاظتی
- برد PCB با طراحی مناسب
- مدارات راه‌انداز و مدارهای کمکی
در عمل، طراحی بایستی به گونه‌ای باشد که تلفات کم باشد، گرما به خوبی مدیریت شود و هارمونی به حداقل برسد.
فیلتر سینوسی (سینوسی ساز) و نقش آن
یکی از اجزای حیاتی در یک اینورتر سینوسی، فیلتر سینوسی است که خروجی PWM یا موج مربعی را به موج سینوسی نزدیک می‌کند.
- این فیلتر معمولاً به صورت ترکیبی از سلف و خازن (فیلتر پایین‌گذر) طراحی می‌شود.
- فیلتر سینوسی باعث حذف فرکانس‌های بالا و نویز می‌شود و موج خروجی صاف‌تر می‌گردد.
- در مواردی که فاصله کابل بین اینورتر و موتور زیاد باشد، فیلتر مناسب مهم‌تر می‌شود تا اختلالات الکتریکی یا افت ولتاژ را کاهش دهد.
- فیلترها به دو نوع مود دیفرانسیلی (Differential Mode) و مود مشترک (Common Mode) تقسیم می‌شوند.
در مجموع، فیلتر سینوسی نقشی کلیدی در کیفیت موج خروجی دارد.
جدول مقایسه‌ای بین اینورتر سینوسی خالص و انواع دیگر:
| ویژگی | اینورتر سینوسی خالص | اینورتر شبه سینوسی | موج مربعی |
|---|---|---|---|
| کیفیت موج خروجی | بسیار نزدیک به موج شهری | تقریباً شبیه سینوسی با پله‌ها | ساده و ناپایدار |
| سازگاری با تجهیزات حساس | عالی | متوسط | ضعیف |
| هزینه و پیچیدگی | بالاتر و پیچیده‌تر | متوسط | پایین‌ترین |
| هارمونی و نویز | کم | بیشتر | زیاد |
| مناسب برای بار موتوری | بله | در برخی موارد ممکن نیست | تقریباً نه |
| کاربرد پیشنهادی | تجهیزات حساس، صنعت، یو پی اس | بارهای غیرحساس و مصرف عمومی | کاربردهای آموزشی یا بسیار ساده |
| طراحی فیلتر مورد نیاز | فیلتر دقیق و قوی | فیلتر متوسط | معمولاً فیلتر ضعیف |

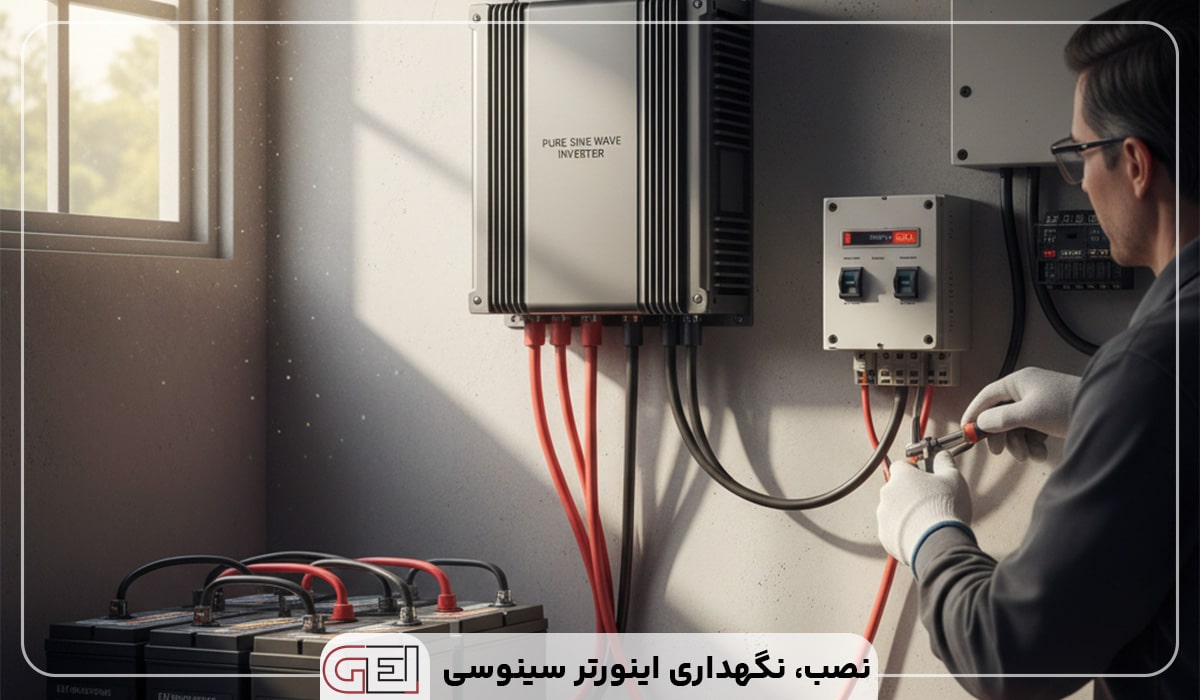

نکات عملی در نصب، نگهداری و بهره‌برداری
برای اینکه اینورتر سینوسی شما عملکرد پایداری داشته باشد، موارد زیر را رعایت کن:
- نصب در محیط خشک و تهویه مناسب
- فاصله کافی اطراف دستگاه برای خنک‌شدن
- استفاده از کابل مناسب با مقطع کافی
- رعایت اتصالات محکم و کم تماس
- بررسی دوره‌ای وضعیت فن، هیت‌سینک و قطعات حفاظتی
- اجتناب از بارگذاری بیش از حد یا ناپایدار
- رعایت ولتاژ و جریان مجاز
- محافظت در برابر نوسانات برق و اضافه ولتاژ
- خاموش و روشن نرم تا کاهش شوک
- نگهداری مستندات (دفترچه، گارانتی، نقشه‌ها)
- در کاربردهای خورشیدی، هماهنگی با شارژر و باتری‌ها
