سیستم مدیریت باتری یا همان BMS در سال های اخیر به بهبود ایمنی، بهره وری و طول عمر تجهیزات الکتریکی کمک کرده است.به زبان ساده بخواهیم بگوییم، اگر باتری قلب یک سیستم الکتریکی باشد، BMS مغز آن است که سلامت و عملکرد بهتر باتری را مدیریت میکند. در این مقاله ما، BMS، کاربردها، مزایا، معایب و دلایل اهمیت آن در صنایع مختلف را بررسی می کنیم.
امروزه باطری ها در خودروهای برقی، سیستم های خورشیدی، تجهیزات صنعتی، یوپی‌اس ها و لوازم الکترونیکی خانگی به طور گسترده استفاده می شوند. نبود یک سیستم کنترلی مناسب ممکن است عمر باتری را کاهش بدهد، عملکرد آن را پایین بیاورد، هزینه های نگهداری را هم افزایش دهد و حتی خطرهایی مانند آتش سوزی یا انفجار ایجاد کند. در این صورت، سیستم مدیریت باتری (BMS) وظیفه نظارت، کنترل و محافظت از باتری را بر عهده دارد.
BMS چیست؟
BMS مخفف عبارت Battery Management System به‌معنای سیستم مدیریت باتری است. BMS سیستمی است که پارامترهای مهم باتری مانند ولتاژ، جریان، دما، وضعیت شارژ (SOC) و وضعیت سلامت (SOH) را به صورت لحظه ای اندازه گیری می کند و اگر شرایط غیرعادی پیش بیاید، از باتری محافظت می کند. این سیستم با جلوگیری از شارژ بیش از حد، دشارژ عمیق، افزایش دما و اتصال کوتاه، به افزایش طول عمر باتری و ایمنی تجهیزات کمک می کند.
در واقع به زبان ساده، بی ام اس را می‌توان به یک نگهبان تخصصی تشبیه کرد که همیشه وضعیت باتری را بررسی می کند و اجازه نمی دهد باتری در شرایط خطرناک یا غیرمجاز کار کند. بدون BMS، باتری‌ها به ویژه باتری های لیتیومی، در معرض آسیب های جدی و حتی خطرات ایمنی قرار دارند.استفاده از حسگرهای دقیق، داده های مربوط به سلول‌های باتری را جمع آوری کرده و پس از تحلیل آنها، دستورات لازم را صادر می کند. این دستورات می توانند شامل قطع جریان، متعادل سازی سلول ها یا ارسال هشدار به کاربر یا سیستم مرکزی باشند.
سیستم مدیریت باتری (BMS) با پایش ولتاژ و دمای سلولها، اندازه‌گیری جریان و متعادل‌سازی سلولها، نقش مهمی در ایمنی و بهبود عملکرد باتری دارد. همچنین BMS می‌تواند وضعیت شارژ و سلامت باتری را بررسی کرده و در شرایط خطا از باتری محافظت کند. Infineon
اجزای اصلی سیستم مدیریت باتری (BMS)
یک سیستم مدیریت باتری معمولا از بخش های زیر تشکیل می شود:
| جزء BMS | توضیح عملکرد |
|---|---|
| واحد کنترل مرکزی | پردازش داده ها و تصمیم گیری برای محافظت از باتری |
| سنسور ولتاژ | اندازه‌گیری ولتاژ هر سلول یا پک باتری |
| سنسور جریان | کنترل میزان جریان شارژ و دشارژ |
| سنسور دما | جلوگیری از افزایش یا کاهش غیرمجاز دما |
| مدار محافظتی | قطع جریان در شرایط خطرناک |
| سیستم بالانس سلول ها | یکنواخت سازی ولتاژ سلول ها |
اهمیت BMS در باتریهای مدرن
با افزایش استفاده از باتری های لیتیوم یون و لیتیوم پلیمر که به شرایط کاری حساس هستند، اهمیت BMS بیشتر شده است. این باتری ها بدون مدیریت مناسب، ممکن است کیفیت خود را از دست بدهند، خراب شوند یا حتی خطرات جانی ایجاد کنند. به همین دلیل، تقریباً همه سیستم های پیشرفته ذخیره انرژی از نوعی BMS استفاده می کنند.

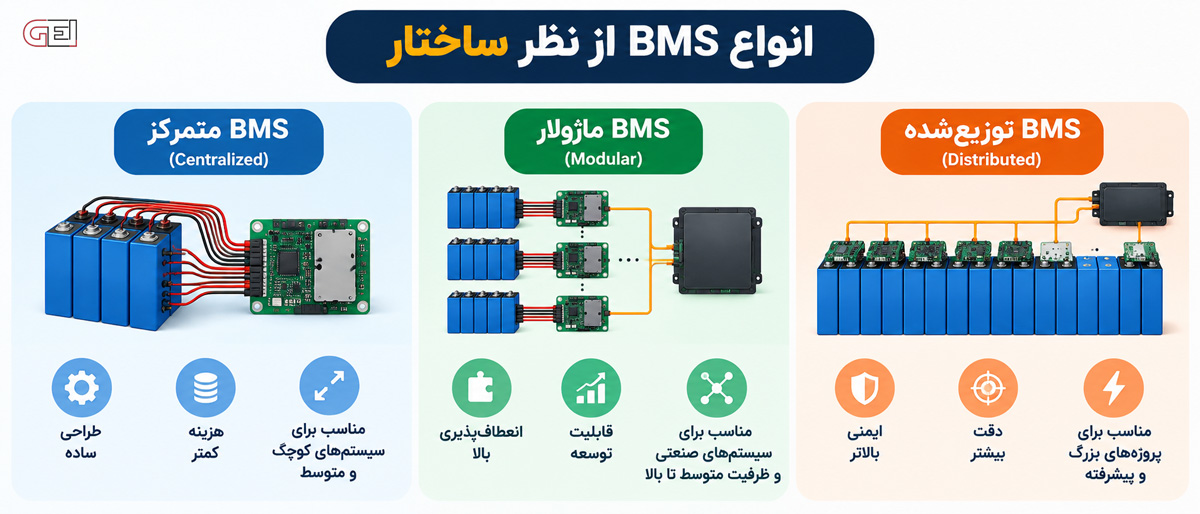

انواع BMS از نظر ساختار
سیستم های مدیریت باسیستم های مدیریت باتری (BMS) از نظر ساختار و معماری به انواع مختلفی تقسیم می شوند. انتخاب نوع مناسب BMS به ظرفیت باتری، تعداد سلول ها، نوع کاربرد، هزینه و سطح ایمنی مورد نیاز بستگی دارد. آشنایی با انواع ساختار BMS به کاربران و فعالان حوزه صنایع الکترونیک کمک می کند تا انتخاب دقیق تر و بهتری داشته باشند. BMS از نظر ساختار به سه دسته اصلی تقسیم می‌شوند:
- BMS متمرکز (Centralized)
- BMS ماژولار (Modular)
- BMS توزیع شده (Distributed)
در ادامه، هر یک از این ساختارها به طور کامل بررسی می شود.
1. BMS متمرکز (Centralized BMS)
در BMS متمرکز، تمام بخش های کنترلی و پردازشی در یک واحد مرکزی قرار دارند. این واحد به طور مستقیم به تمام سلول های باتری متصل شده و اطلاعات ولتاژ، جریان و دما را جمع آوری می کند.
ویژگی های BMS متمرکز:
- طراحی ساده و یکپارچه
- مناسب برای سیستم های کوچک و متوسط
- هزینه کمتر نسبت به سایر ساختارها
- سیم کشی گسترده به دلیل اتصال مستقیم به سلول ها
کاربردها:
این نوع BMS بیشتر در سیستم های ذخیره انرژی کوچک، یو پی اس ها، تجهیزات الکترونیکی و برخی خودروهای برقی سبک استفاده می شود.
این نوع BMS بیشتر در سیستم های ذخیره انرژی کوچک، یو پی اس ها، تجهیزات الکترونیکی و برخی خودروهای برقی سبک استفاده می شود.
2. BMS ماژولار (Modular BMS)
در BMS ماژولار، سیستم به چند ماژول مستقل تقسیم می شود که هر ماژول وظیفه مدیریت بخشی از سلول های باتری را بر عهده دارد. این ماژول ها به یک واحد مرکزی متصل می شوند و اطلاعات را با آن تبادل می کنند.
ویژگی های BMS ماژولار:
- انعطاف پذیری بالا در طراحی
- کاهش حجم سیم کشی
- امکان توسعه و ارتقا آسان
- هزینه متوسط
کاربردها:
این ساختار عمدتاً در سیستم های صنعتی، خودروهای الکتریکی، سیستم های خورشیدی و بانک های باتری با ظرفیت متوسط تا بالا کاربرد دارد.
این ساختار عمدتاً در سیستم های صنعتی، خودروهای الکتریکی، سیستم های خورشیدی و بانک های باتری با ظرفیت متوسط تا بالا کاربرد دارد.
3. BMS توزیع شده (Distributed BMS)
در BMS توزیع شده، هر سلول یا گروه کوچکی از سلول ها دارای یک برد کنترلی مستقل است. این بردها به صورت شبکه ای با یکدیگر و با واحد کنترل اصلی ارتباط برقرار می کنند.
ویژگی های BMS توزیع شده:
- بالاترین سطح ایمنی و دقت
- حداقل سیم کشی
- قابلیت تشخیص سریع خطا
- هزینه بالاتر نسبت به سایر انواع
کاربردها:
این نوع BMS معمولاً در سیستم های پیشرفته مانند خودروهای برقی نسل جدید، صنایع هوافضا و پروژه های بزرگ ذخیره انرژی استفاده می شود.
این نوع BMS معمولاً در سیستم های پیشرفته مانند خودروهای برقی نسل جدید، صنایع هوافضا و پروژه های بزرگ ذخیره انرژی استفاده می شود.
برای استعلام قیمت و خرید سیستم BMS می توانید مشخصات و نیاز پروژه خود را بررسی کرده و برای انتخاب مدل مناسب اقدام کنید.
مقایسه انواع BMS از نظر ساختار
| نوع BMS | سطح پیچیدگی | هزینه | ایمنی | انعطاف‌پذیری | کاربرد اصلی |
|---|---|---|---|---|---|
| BMS متمرکز | کم | پایین | متوسط | کم | سیستم‌های کوچک |
| BMS ماژولار | متوسط | متوسط | بالا | بالا | سیستم‌های صنعتی |
| BMS توزیع‌شده | بالا | بالا | بسیار بالا | بسیار بالا | سیستم‌های پیشرفته |
کدام ساختار BMS مناسب‌تر است؟
انتخاب ساختار مناسب BMS به نیازهای پروژه بستگی دارد. برای سیستم های کوچک، BMS متمرکز گزینه ای اقتصادی است. اما برای پروژه های بزرگ و حساس که ایمنی و دقت اهمیت زیادی دارند، استفاده از BMS توزیع شده یا ماژولار توصیه می شود. شناخت ساختارها به شما کمک می کند تا با توجه به نیاز فنی و بودجه، بهترین BMS را انتخاب کنید.
انواع BMS از نظر نوع باتری
یکی از مهم ترین معیارها در انتخاب BMS، نوع باتری است. هر باتری ویژگی های الکتروشیمیایی، محدوده ولتاژ، حساسیت حرارتی و الزامات ایمنی خاص خود را دارد. به همین دلیل، BMS باید متناسب با نوع باتری طراحی و انتخاب شود. استفاده از BMS نامناسب می تواند عمر باتری را کاهش دهد، راندمان را پایین بیاورد و حتی خطرات ایمنی ایجاد کند.
در ادامه، انواع BMS از نظر نوع باتری به صورت مقایسه ای در قالب جدول ارائه می شود.
جدول انواع BMS بر اساس نوع باتری
| نوع باتری | نوع BMS مناسب | محدوده ولتاژ هر سلول | حساسیت به دما | نیاز به بالانس سلول | کاربردهای رایج |
|---|---|---|---|---|---|
| باتری لیتیوم یون (Li-ion) | BMS لیتیوم یون | 3.0 تا 4.2 ولت | بالا | بسیار ضروری | خودرو برقی، لپ تاپ، تجهیزات صنعتی |
| باتری لیتیوم پلیمر (Li-Po) | BMS لیتیوم پلیمر | 3.0 تا 4.2 ولت | بسیار بالا | بسیار ضروری | پهپاد، موبایل، تجهیزات قابل حمل |
| باتری لیتیوم آهن فسفات (LiFePO4) | BMS مخصوص LiFePO4 | 2.5 تا 3.65 ولت | متوسط | ضروری | سیستم خورشیدی، UPS، خودرو برقی |
| باتری سرب-اسید | BMS یا کنترل شارژ ساده | 2.0 تا 2.4 ولت | کم | معمولاً نیاز ندارد | یو پی اس، خودروهای قدیمی |
| باتری نیکل-کادمیم (Ni-Cd) | BMS نیکل-کادمیم | 1.2 ولت | متوسط | نیاز محدود | صنایع خاص، هوافضا |
| باتری نیکل-متال هیدرید (Ni-MH) | BMS نیکل-متال | 1.2 ولت | متوسط | نیاز محدود | ابزار شارژی، تجهیزات پزشکی |
توضیح تفاوت BMSها بر اساس نوع باتری
باطری های لیتیومی بیشترین نیاز را به BMS پیشرفته دارند، زیرا به تغییرات ولتاژ و دما بسیار حساس هستند. در این نوع باتری ها، بی ام اس وظیفه محافظت در برابر شارژ بیش ا حد، دشارژ عمیق، افزایش دما و ناهماهنگی بین سلول ها را بر عهده دارد.
در مقابل، باتری های سرب-اسید به دلیل ساختار ساده تر معمولاً به BMS پیچیده نیاز ندارند و در بسیاری از موارد، کنترلر شارژ کافی است. با این حال، در سیستم های صنعتی پیشرفته، استفاده از BMS برای مانیتورینگ دقیق تر این باتری ها نیز رایج شده است.
باتری های نیکل-کادمیم و نیکل-متال هیدرید در کاربردهای خاص استفاده می شوند و BMS آن ها بیشتر روی کنترل شارژ و دما تمرکز دارد تا بالانس سلول ها.
چرا انتخاب BMS متناسب با نوع باتری اهمیت دارد؟
انتخاب صحیح BMS بر اساس نوع باتری باعث می‌شود:
- طول عمر باتری افزایش یابد
- ایمنی سیستم تضمین شود
- راندمان شارژ و دشارژ بهینه گردد
- هزینه های تعمیر و نگهداری کاهش پیدا کند
در نتیجه، شناخت دقیق انواع BMS بر اساس نوع باتری یکی از مراحل مهم در طراحی و اجرای سیستم های ذخیره انرژی است.
کاربردهای BMS در صنایع مختلف
با افزایش استفاده از باتری ها در سیستم های الکتریکی و الکترونیکی، نقش BMS به عنوان بخشی حیاتی در صنایع مختلف پررنگ تر شده است. امروزه تقریباً هیچ سیستم پیشرفته ذخیره انرژی بدون BMS طراحی و اجرا نمی شود، چون ایمنی، بهره وری انرژی و افزایش طول عمر باتری ها اهمیت زیادی دارد.
BMS در حوزه های متنوعی از صنایع کوچک تا پروژه های عظیم صنعتی مورد استفاده قرار میگیرد. در ادامه، مهمترین کاربردهای BMS در صنایع مختلف ارائه می شود.
1. کاربرد BMS در خودروهای الکتریکی و هیبریدی
یکی از مهم ترین و حساس ترین کاربردهای BMS در صنعت خودرو، به ویژه خودروهای الکتریکی (EV) و هیبریدی است. در این خودروها، باتری نقش اصلی در تأمین انرژی دارد و هرگونه نقص در مدیریت باتری می تواند منجر به کاهش برد حرکتی یا بروز خطرات ایمنی شود.
نقش BMS در خودروهای برقی:
- کنترل ولتاژ و جریان باتری
- بالانس سلول ها برای افزایش طول عمر
- جلوگیری از داغ شدن باتری
- تخمین دقیق میزان شارژ (SOC)
- افزایش ایمنی سرنشینان
2. کاربرد BMS در سیستم های خورشیدی و انرژی های تجدیدپذیر
در سیستم های خورشیدی و بادی، باتری ها نقش کلیدی در ذخیره انرژی دارند. BMS در این سیستم ها باعث مدیریت بهتر شارژ و دشارژ باتری ها می شود و از هدررفت انرژی جلوگیری می کند.
مزایای استفاده از BMS در سیستم های خورشیدی:
- افزایش راندمان ذخیره انرژی
- محافظت از باتری در برابر نوسانات ولتاژ
- مدیریت هوشمند مصرف انرژی
- کاهش هزینه های نگهداری
3. کاربرد BMS در سیستم های UPS و مراکز داده
در یو پی اس ها (UPS) و دیتاسنترها، تأمین برق پایدار و بدون وقفه بسیار مهم است. استفاده از BMS در این سیستم ها باعث افزایش اطمینان و کاهش ریسک قطع برق می شود.
کاربردهای بی ام اس در UPS:
- پایش مداوم وضعیت باتری
- تشخیص زودهنگام خرابی
- افزایش طول عمر باتری ها
- جلوگیری از خاموشی ناگهانی تجهیزات حساس
4. کاربرد BMS در صنایع مخابراتی
در صنعت مخابرات، ایستگاه های BTS و تجهیزات ارتباطی به منبع تغذیه پایدار نیاز دارند. BMS در این صنعت نقش مهمی در تضمین عملکرد مداوم تجهیزات دارد.
دلایل استفاده از BMS در مخابرات:
- حفظ پایداری شبکه
- مدیریت باتری های پشتیبان
- کاهش زمان قطعی ارتباط
- مانیتورینگ از راه دور باتری ها
5. کاربرد BMS در تجهیزات پزشکی
در تجهیزات پزشکی که دقت و ایمنی بسیار مهم است، استفاده از BMS ضروری است. خرابی باتری در این تجهیزات می تواند جان بیماران را به خطر بیندازد.
کاربردهای بی ام اس در پزشکی:
- تضمین ایمنی بیماران
- کنترل دقیق شارژ باتری
- افزایش قابلیت اطمینان تجهیزات
- استفاده در دستگاه های قابل حمل پزشکی
6. کاربرد BMS در صنایع نظامی و هوافضا
در صنایع نظامی و هوافضا، باتری ها باید در شرایط بسیار سخت و حساس به خوبی کار کنند. BMS پیشرفته در این صنایع برای تضمین عملکرد پایدار استفاده می شود.
ویژگی های BMS در این صنایع:
- دقت بسیار بالا
- مقاومت در شرایط محیطی سخت
- امنیت بالا
- قابلیت تشخیص سریع خطا

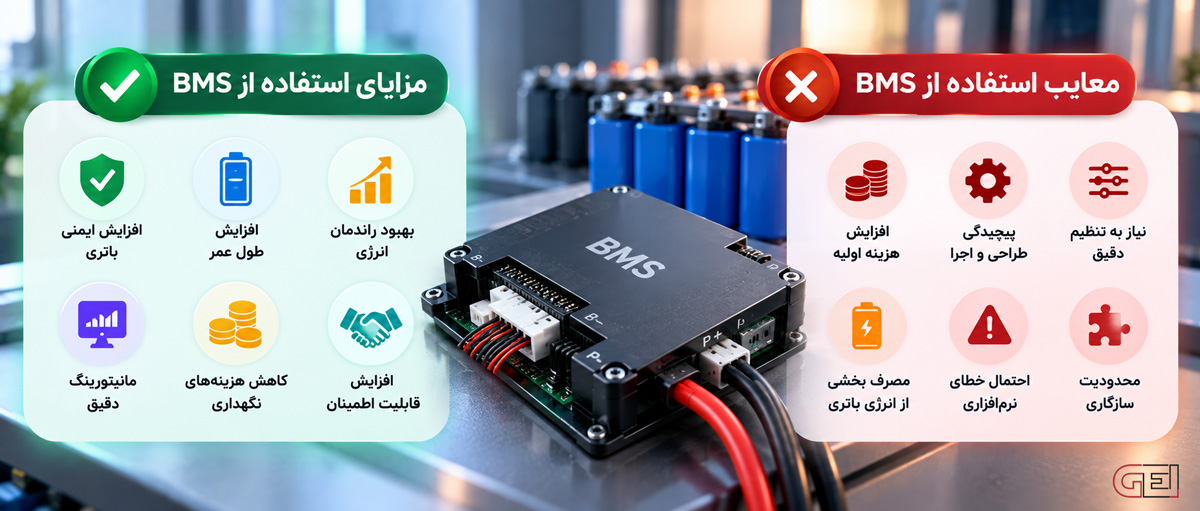

مزایای استفاده از BMS
BMS با مدیریت و کنترل وضعیت باتری، نقش مهمی در ایمنی، افزایش طول عمر و بهبود عملکرد سیستم دارد. مهمترین مزایای آن عبارت‌اند از:
- افزایش ایمنی: جلوگیری از شارژ بیش از حد، دشارژ عمیق، اتصال کوتاه و افزایش دما.
- افزایش طول عمر باتری: با بالانس سلولها، کنترل شارژ و دشارژ و جلوگیری از فشار بیش از حد به باتری.
- بهبود راندمان انرژی: کاهش تلفات و بهینه‌سازی فرایند شارژ و مصرف انرژی.
- مانیتورینگ دقیق: امکان بررسی ولتاژ سلولها، جریان، دما، وضعیت شارژ (SOC) و سلامت باتری (SOH).
- کاهش هزینه‌های نگهداری: تشخیص زودهنگام مشکلات و جلوگیری از خرابی‌های ناگهانی.
- افزایش قابلیت اطمینان: کمک به عملکرد پایدارتر سیستم‌های باتری در کاربردهای مختلف.
معایب استفاده از BMS
در کنار مزایا، استفاده از BMS می‌تواند محدودیت‌هایی نیز داشته باشد:
- افزایش هزینه اولیه: به دلیل نیاز به سخت‌افزار، سنسورها و تجهیزات کنترلی.
- پیچیدگی طراحی و اجرا: نصب و تنظیم BMS به دانش فنی نیاز دارد.
- نیاز به کالیبراسیون دقیق: تنظیم نادرست ولتاژ، جریان یا دما می‌تواند باعث اختلال در عملکرد شود.
- مصرف مقدار کمی از انرژی باتری: مصرف BMS معمولاً کم است، اما در سیستم‌های کوچک اهمیت بیشتری دارد.
- احتمال خطای نرم‌افزاری: خرابی یا اختلال BMS می‌تواند عملکرد باتری را تحت تأثیر قرار دهد.
- محدودیت سازگاری: هر BMS برای همه انواع باتری مناسب نیست و باید متناسب با مشخصات باتری انتخاب شود.
تفاوت عملکردی BMS و شارژر معمولی
شارژر معمولی فقط هنگام شارژ فعال است، اما BMS به طور مداوم و در تمام چرخه عمر باتری فعال می ماند. این یکی از مهم ترین تفاوت های این دو سیستم است.
| ویژگی | BMS (بی ام اس) | شارژر معمولی |
|---|---|---|
| هدف اصلی | مدیریت کامل باتری | شارژ باتری |
| نظارت بر سلول ها | دارد | ندارد |
| بالانس سلول ها | دارد | ندارد |
| محافظت ایمنی | بسیار بالا | محدود |
| مدیریت دشارژ | دارد | ندارد |
| پایش دما | دارد | معمولاً ندارد |
| افزایش طول عمر باتری | دارد | محدود |
| پیچیدگی سیستم | بالا | پایین |
| هزینه | بالاتر | پایین‌تر |
آیا شارژر می‌تواند جایگزین BMS شود؟
پاسخ کوتاه این است که خیر، شارژر نمی تواند جایگزین BMS شود، چون وظایف این دو سیستم کاملاً متفاوت است. در باتری های لیتیومی و سیستم های پیشرفته، استفاده از شارژر بدون BMS می تواند خطرناک و آسیبزا باشد.
در واقع:
- شارژر فقط انرژی را تأمین می کند
- BMS انرژی را مدیریت و کنترل می کند

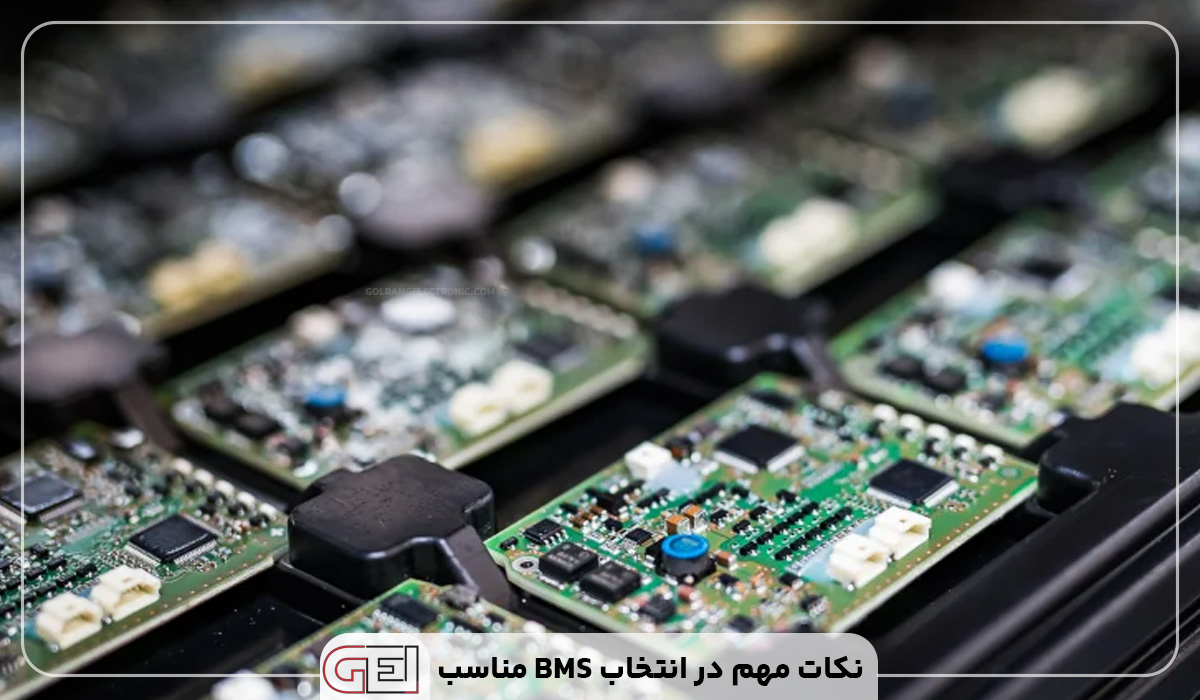

نکات مهم در انتخاب BMS مناسب
انتخاب BMS باید بر اساس نوع باتری، تعداد و ولتاژ سلولها، سطح حفاظت، قابلیت بالانس، امکانات مانیتورینگ، نوع کاربرد و بودجه انجام شود. BMS مناسب می‌تواند به افزایش ایمنی، عملکرد بهتر و طول عمر باتری کمک کند.
معیارهای اصلی انتخاب BMS
- سازگاری با باتری: BMS باید با نوع باتری و مشخصات الکتریکی آن سازگار باشد.
- تعداد و ولتاژ سلولها: تعداد سلولها، ولتاژ هر سلول و ولتاژ کل پک باید با BMS مطابقت داشته باشد.
- حفاظت‌های ایمنی: وجود حفاظت در برابر شارژ بیش از حد، دشارژ عمیق، اتصال کوتاه، جریان و دمای نامناسب اهمیت دارد.
- بالانس سلولها: قابلیت بالانس باعث هماهنگی سطح شارژ سلولها و بهبود عملکرد باتری می‌شود.
- مانیتورینگ: BMSهای پیشرفته امکان بررسی ولتاژ، جریان، دما و وضعیت باتری را فراهم می‌کنند.
- نوع کاربرد و محیط: BMS باید متناسب با کاربردهایی مانند سیستم‌های صنعتی، خودروهای برقی یا تجهیزات خورشیدی انتخاب شود.
- قابلیت توسعه: در سیستم‌های بزرگ، قابلیت اتصال ماژول‌ها و توسعه بانک باتری اهمیت بیشتری دارد.
- هزینه: قیمت BMS باید متناسب با نیاز پروژه باشد؛ برای سیستم‌های حساس، استفاده از BMS با امکانات حفاظتی و کنترلی بیشتر اهمیت دارد.
انتخاب BMS مناسب نیازمند بررسی دقیق مشخصات باتری و شرایط استفاده است و می‌تواند نقش مهمی در ایمنی، عملکرد و طول عمر سیستم باتری داشته باشد.
جمع بندی
BMS یا سیستم مدیریت باتری نقش مهمی در کنترل، حفاظت و بهینه‌سازی عملکرد باتری دارد. این سیستم با نظارت بر ولتاژ، جریان، دما، وضعیت شارژ و سلامت باتری از مشکلاتی مانند شارژ بیش از حد، دشارژ عمیق، افزایش دما و اتصال کوتاه جلوگیری میکند. در نتیجه، استفاده از BMS می‌تواند به افزایش ایمنی، طول عمر، راندمان و قابلیت اطمینان باتری کمک کند.
با وجود مزایایی مانند کاهش هزینه‌های نگهداری و امکان مانیتورینگ دقیق، BMS معایبی مانند افزایش هزینه اولیه، پیچیدگی طراحی و نیاز به تنظیم دقیق نیز دارد. بنابراین، انتخاب BMS باید بر اساس نوع باتری، تعداد و ولتاژ سلولها، نوع کاربرد، سطح حفاظت موردنیاز و بودجه پروژه انجام شود.
سوالات متداول
BMS چیست؟
BMS یا سیستم مدیریت باتری، وظیفه پایش، کنترل و حفاظت از باتری را بر عهده دارد و با بررسی پارامترهایی مانند ولتاژ، جریان و دما به عملکرد ایمن‌تر باتری کمک میکند.
وظیفه اصلی BMS چیست؟
مهمترین وظایف BMS شامل کنترل ولتاژ و جریان، پایش دما، محافظت در برابر شارژ بیش از حد و دشارژ عمیق، بالانس سلولها و نظارت بر وضعیت باتری است.
آیا همه باتریهای لیتیومی به BMS نیاز دارند؟
باتریهای لیتیومیون، لیتیومپلیمر و LiFePO4 معمولاً به BMS نیاز دارند تا از سلولها در برابر شرایط نامناسب شارژ، دشارژ و دما محافظت شود.
تفاوت BMS و شارژر چیست؟
شارژر وظیفه شارژ کردن باتری را دارد، اما BMS بهصورت مداوم وضعیت سلولها را بررسی کرده و وظیفه حفاظت، بالانس و مدیریت باتری را انجام میدهد. بنابراین شارژر بهتنهایی جایگزین BMS نیست.
BMS چه تأثیری بر عمر باتری دارد؟
BMS با جلوگیری از شرایطی مانند شارژ بیش از حد، دشارژ عمیق و افزایش دمای نامناسب، می‌تواند به افزایش طول عمر و کاهش استهلاک باتری کمک کند.
