دستگاه یو پی اس UPS چیست؟

“Uninterruptible power supplies or UPSs are battery chargers consisting of a combination of convertors, switches and energy storage devices (such as batteries), constituting a power system for maintaining continuity of load power in case of input power failure.”

«تأمین‌کننده های برق بدون وقفه یا UPSها، شارژرهای باتری هستند که از ترکیبی از مبدل ها، کلیدها و دستگاه های ذخیره انرژی (مانند باتری‌ها) تشکیل شده اند و یک سیستم قدرت را برای حفظ تداوم تأمین برق بار در صورت قطع برق ورودی ایجاد می کنند.»

ساختار داخلی و مشخصات فنی دستگاه یو پی اس UPS

1. باتری (Battery)

• نوع: سرب-اسید (VRLA)، نیکل-کادمیم، یا لیتیوم-یون
• ولتاژ اسمی: معمولاً بین 12 تا 48 ولت برای UPSهای خانگی و اداری
• ظرفیت: بر حسب آمپر ساعت (Ah)، تعیین‌کننده مدت زمان پشتیبانی برق
• عمر مفید: معمولاً بین 3 تا 10 سال بسته به نوع باتری و شرایط نگهداری
• سیستم مدیریت باتری (BMS): کنترل شارژ و دشارژ باتری برای افزایش عمر و امنیت

2. مدار شارژر و کنترل باتری (Battery Charger & Controller)

• ولتاژ شارژ: متناسب با نوع باتری (مثلاً 13.8 ولت برای باتری 12 ولتی)
• جریان شارژ: میزان جریان ورودی به باتری بر حسب آمپر (A)
• کنترل حفاظت: شامل محافظت در برابر اضافه بار، اتصال کوتاه، و دشارژ بیش از حد باتری
• مانیتورینگ هوشمند: نمایش وضعیت شارژ، دما و سلامت باتری

3. اینورتر (Inverter)

• توان خروجی: بر حسب ولت‌آمپر (VA) یا وات واقعی (W)
• فرکانس خروجی: 50 یا 60 هرتز بسته به استاندارد منطقه ای
• شکل موج: موج سینوسی خالص یا شبه سینوسی
• کارایی: معمولاً بین 85 تا 98٪
• حفاظت: اضافه بار، اتصال کوتاه، دمای بالا

4. مدار تثبیت ولتاژ و فیلتر (Voltage Regulation & Filter)

• محدوده ولتاژ ورودی: توانایی کار با نوسانات ±20 تا ±30 درصد ولتاژ شبکه
• رگولاسیون خروجی: ±1 تا ±5 درصد برای ولتاژ AC
• فیلتر EMI/RFI: کاهش نویز الکترومغناطیسی و فرکانس رادیویی
• زمان پاسخ (Transfer Time): در UPSهای آنلاین تقریباً صفر، در UPSهای آفلاین چند میلی ثانیه

5. مدار کنترل و مانیتورینگ (Control & Monitoring Board)

• نمایشگر LCD یا LED برای وضعیت برق، شارژ باتری، و خطاها
• پروتکل های ارتباطی: RS-232، USB، SNMP برای اتصال به سیستم های مدیریتی
• سنسورهای داخلی: دما، جریان، ولتاژ، فرکانس و حفاظت از اضافه بار
• نرم افزار مانیتورینگ: امکان پایش و گزارش گیری وضعیت UPS

انواع دستگاه UPS

1. UPS آفلاین (Offline / Standby UPS)

• زمان انتقال به باتری: چند میلی ثانیه (معمولاً 2–10 میلی‌ثانیه)
• ساختار ساده و هزینه کمتر
• حفاظت محدود: در برابر نوسانات کوچک ولتاژ و قطعی برق

• کامپیوترهای خانگی
• تجهیزات اداری کوچک مثل پرینتر و مودم

2. UPS تعاملی خطی (Line-Interactive UPS)

• زمان انتقال: چند میلی ثانیه
• توانایی اصلاح نوسانات برق شهری بدون استفاده از باتری
• هزینه متوسط و مناسب برای کاربردهای اداری و نیمه صنعتی

• ادارات و دفاتر متوسط
• سرورهای کوچک و تجهیزات شبکه
• سیستم های POS و تجهیزات فروشگاهی

3. UPS آنلاین (Online / Double Conversion UPS)

• زمان انتقال: صفر میلی ثانیه (No Break)
• حفاظت کامل در برابر نوسانات، قطعی برق و نویزهای الکتریکی
• مناسب برای تجهیزات حساس و صنعتی

• دیتاسنترها و سرورهای بزرگ
• مراکز پزشکی و تجهیزات حساس
• صنایع و کارخانه ها با تجهیزات الکترونیکی حیاتی

4. UPS ماژولار (Modular UPS)

• قابلیت افزایش ظرفیت و نگهداری آسان
• محافظت کامل و زمان انتقال صفر
• امکان سرویس و تعویض بدون خاموش کردن تجهیزات

• دیتاسنترها و مراکز داده بزرگ
• صنایع حساس با نیاز به برق پایدار دائمی
• سیستم های بزرگ شبکه و بانک ها

5. UPS های خاص (Specialty UPS)

• UPS فرکانس ثابت: برای تجهیزاتی که نیاز به فرکانس دقیق دارند.
• UPS قابل حمل (Portable): برای استفاده کوتاه مدت و حرکت بین محل ها.
• UPS صنعتی بزرگ: مخصوص کارخانه‌ها و تجهیزات تولید با بار بالا.

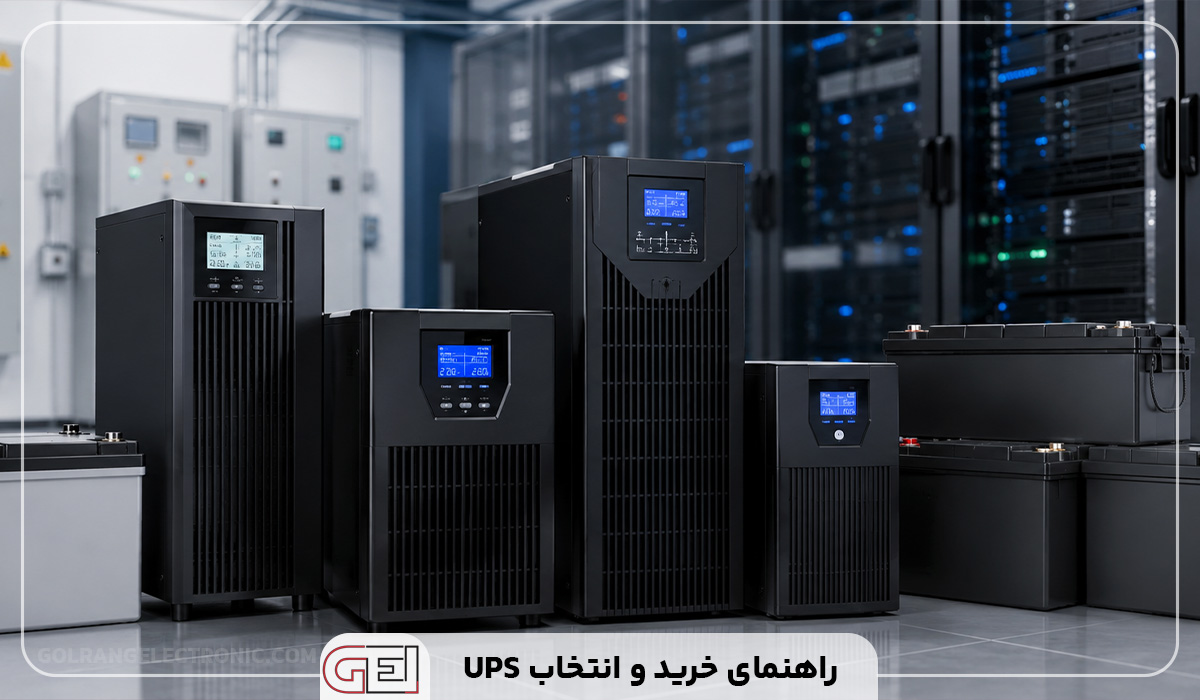

راهنمای خرید و انتخاب UPS بر اساس نیاز و ظرفیت

1. محاسبه توان مصرفی تجهیزات

• توان مصرفی معمولاً بر حسب وات (W) یا کیلووات (kW) مشخص می شود.
• برای UPSهای کوچک و خانگی، توان مصرفی لپ‌تاپ، کامپیوتر و تجهیزات جانبی را جمع کنید.
• برای سرورها و تجهیزات صنعتی، مجموع توان ماشین آلات و دستگاه ها را در نظر بگیرید.

نکته مهم: همیشه بهتر است UPS با ظرفیت 20–30٪ بیشتر از توان مصرفی واقعی انتخاب شود تا در صورت افزایش بار، دستگاه دچار اختلال نشود.

2. انتخاب نوع UPS بر اساس حساسیت تجهیزات

• تجهیزات خانگی و اداری کوچک: UPS آفلاین کافی است.
• دفاتر متوسط و تجهیزات نیمه حساس: UPS تعاملی خطی مناسب است.
• دیتاسنترها، سرورها و تجهیزات صنعتی حساس: UPS آنلاین یا ماژولار بهترین گزینه هستند.

3. تعیین زمان پشتیبانی مورد نیاز

• خانگی: 5–15 دقیقه
• اداری متوسط: 10–30 دقیقه
• صنعتی و دیتاسنتر: 30–120 دقیقه

نکته: اگر نیاز دارید تا دستگاه ها در زمان قطعی برق برای مدت طولانی کار کنند، ظرفیت باتری و نوع UPS باید بر اساس آن انتخاب شود.

4. بررسی ولتاژ و فرکانس خروجی

• ولتاژ خروجی UPS باید با تجهیزات شما سازگار باشد: 220–230V برای خانگی و اداری، 380–400V برای صنعتی.
• فرکانس خروجی معمولاً 50/60Hz است و در تجهیزات حساس، ثبات فرکانس اهمیت زیادی دارد.

5. فاکتورهای محیطی

• دمای محیط: اکثر UPSها 0–40 درجه سانتی گراد را تحمل می کنند.
• رطوبت محیط: 0–95٪ بدون تراکم
• برای محیط های صنعتی یا اتاق های سرور، سیستم های خنک کننده داخلی UPS اهمیت دارد.

6. قابلیت مانیتورینگ و کنترل

• UPSهای خانگی معمولاً LED ساده دارند.
• UPSهای اداری و صنعتی مجهز به LCD یا نرم افزار مانیتورینگ هستند که وضعیت باتری، بار مصرفی و خطاها را نمایش می دهند.
• UPSهای حرفه ای و ماژولار دارای اتصال شبکه و SNMP برای مانیتورینگ از راه دور هستند.

7. فاکتور هزینه و نگهداری

• UPS آفلاین: کم هزینه، نگهداری آسان
• UPS تعاملی: متوسط، با قابلیت حفاظت بهتر
• UPS آنلاین و ماژولار: پرهزینه، نیاز به نگهداری حرفه‌ای

روش کار دستگاه UPS

1. پایش و مدیریت برق ورودی (Input Stage)

• برق شهری یا منبع اصلی وارد مدار ورودی UPS می شود.
• سنسورهای ولتاژ و جریان به صورت پیوسته ولتاژ، فرکانس و شکل موج برق را پایش می کنند.
• در UPSهای Line-Interactive، مدار AVR (Automatic Voltage Regulator) نوسانات لحظه ای ولتاژ را اصلاح می کند تا جریان مستقیم به باتری و خروجی آسیب نرساند.
• در UPS آنلاین، برق ورودی همواره به شارژر باتری و اینورتر هدایت می شود تا جریان خروجی کاملاً از باتری عبور کند و از هرگونه نوسان جلوگیری شود.

2. مدیریت ذخیره انرژی (Battery Stage)

• باتری ها انرژی را به صورت جریان مستقیم (DC) ذخیره می‌کنند.
• UPS از مدار شارژ هوشمند برای شارژ و نگهداری باتری استفاده می کند. این مدار جریان شارژ، ولتاژ و دما را پایش کرده و از اضافه شارژ یا دشارژ بیش از حد جلوگیری می کند.
• هنگام قطعی برق، سوئیچینگ سریع جریان به باتری انجام می شود تا هیچ وقفه ای در برق خروجی ایجاد نشود.
• زمان سوئیچینگ (Transfer Time) در UPS آنلاین صفر است و در UPS آفلاین و Line-Interactive چند میلی‌ثانیه طول می کشد.

3. تبدیل و تثبیت جریان خروجی (Output Stage)

• جریان DC باتری توسط اینورتر به AC تبدیل می‌شود.
• در UPSهای آنلاین، دوباره تبدیل (Double Conversion) انجام می‌شود: AC ورودی → DC → AC خروجی، که باعث حذف کامل نوسانات، نویز و اختلالات فرکانسی می شود.
• فیلترهای الکترونیکی و سافت استارتر داخلی جریان را تثبیت و شکل موج سینوسی استاندارد را ایجاد می کنند.
• در UPSهای ماژولار، چند ماژول اینورتر به صورت موازی برق خروجی تولید می کنند و در صورت خرابی یک ماژول، سایر ماژول ها بار را تحمل می کنند.

4. کنترل هوشمند و حفاظت ها

• مدار کنترل دیجیتال (DSP Controller) یا میکروکنترلر وظیفه مدیریت جریان ورودی، خروجی و باتری را دارد.
• کنترل کننده قابلیت‌های زیر را ارائه میدهد:
  • محافظت در برابر اضافه بار و اتصال کوتاه
  • مدیریت ولتاژ و فرکانس غیر استاندارد
  • پایش سلامت باتری و هشداردهی قبل از تخلیه کامل
  • هماهنگی ماژول‌ها در UPS ماژولار

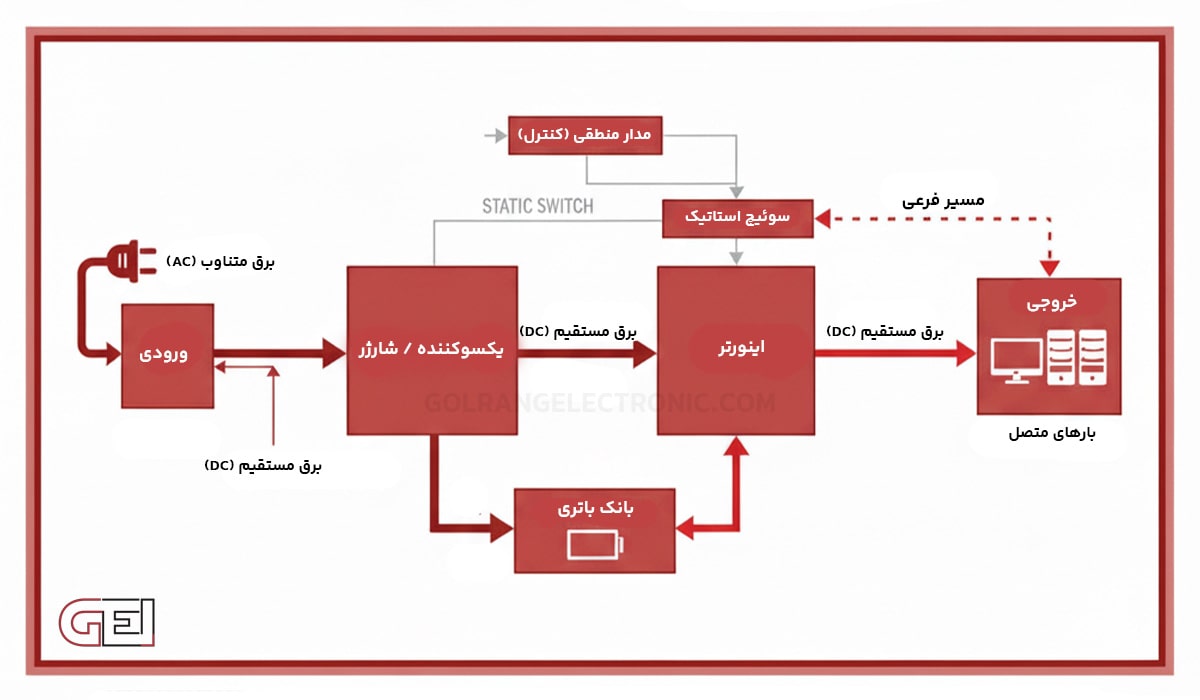

5. مسیر جریان برق در حالت‌های مختلف UPS

شکل موج خروجی دستگاه UPS

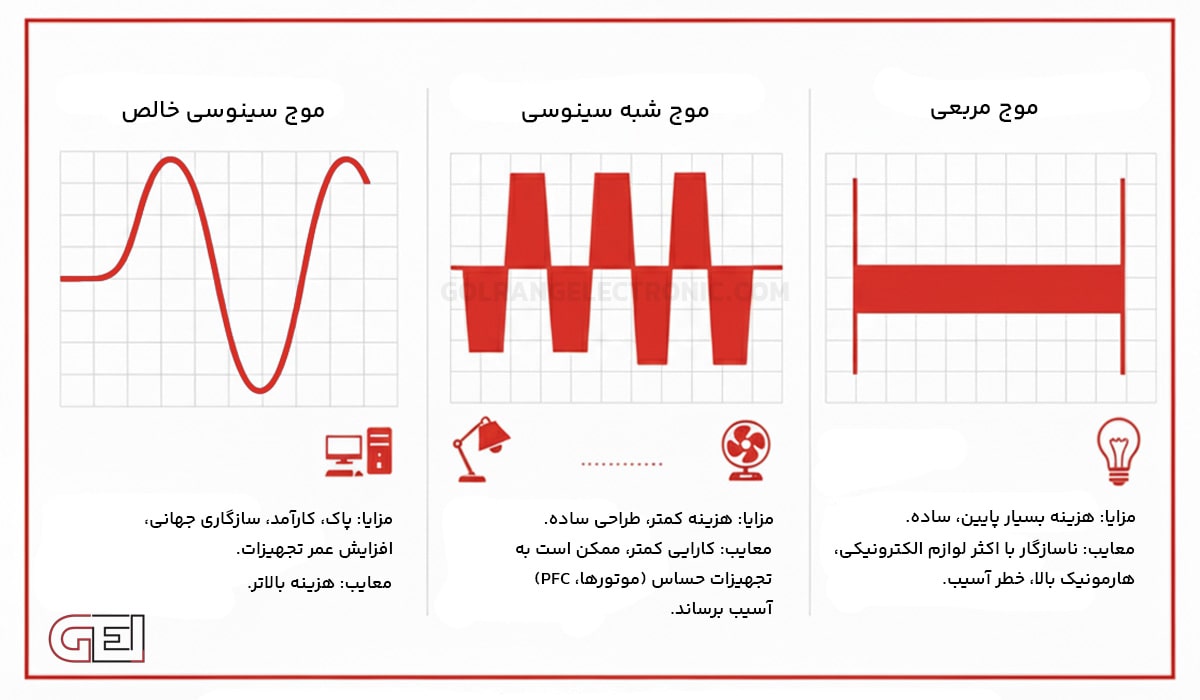

انواع شکل موج خروجی UPS

1. شکل موج سینوسی خالص (Pure Sine Wave):
   • این نوع شکل موج، دقیقاً مشابه برق شهری است و برای تمامی تجهیزات الکترونیکی مناسب است.
   • تولید این نوع شکل موج نیازمند فناوری پیشرفته و هزینه بالاتری دارد.
   • مزایا: عملکرد بهینه تجهیزات، کاهش نویز، افزایش عمر مفید دستگاه‌ها.
   • معایب: هزینه بالاتر.
2. شکل موج شبه‌سینوسی (Modified Sine Wave):
   • این نوع شکل موج، تقریباً مشابه سینوسی است اما دارای پیچیدگی و خمیدگی است.
   • برای تجهیزات ساده تر مانند لوازم خانگی مناسب است.
   • مزایا: هزینه کمتر.
   • معایب: ممکن است باعث کاهش کارایی یا آسیب به تجهیزات حساس شود.
3. شکل موج مربعی (Square Wave):
   • این نوع شکل موج، بیشتر در UPSهای قدیمی یا ارزان قیمت دیده می شود.
   • برای تجهیزات مقاوم مانند لامپ ها مناسب است.
   • مزایا: هزینه بسیار پایین.
   • معایب: عدم سازگاری با اکثر تجهیزات الکترونیکی و احتمال آسیب به آنها.

تأثیر نوع شکل موج بر عملکرد تجهیزات

• تجهیزات حساس (مانند سرورها، تجهیزات پزشکی، دستگاه های صوتی و تصویری): برای این تجهیزات، استفاده از UPS با شکل موج سینوسی خالص توصیه می شود تا از عملکرد بهینه و جلوگیری از آسیب های احتمالی اطمینان حاصل شود.
• تجهیزات ساده (مانند لامپ‌ها، فن‌ها): این تجهیزات معمولاً با UPSهای دارای شکل موج شبه سینوسی یا مربعی نیز کار می کنند، اما ممکن است کارایی آن ها کاهش یابد.
• تجهیزات مقاوم: برای این تجهیزات، استفاده از UPS با شکل موج مربعی ممکن است کافی باشد، اما توجه به کیفیت برق ورودی و خروجی اهمیت دارد.

نکات مهم در انتخاب UPS بر اساس شکل موج خروجی

• بررسی نیاز تجهیزات: قبل از خرید UPS، نیازهای دقیق تجهیزات خود را بررسی کنید.
• توجه به کیفیت برق: اطمینان حاصل کنید که UPS انتخابی شما توانایی تأمین برق با کیفیت مناسب را دارد.
• مقایسه مدل‌ها: مدل های مختلف UPS را از نظر ویژگی ها، قیمت و سازگاری با تجهیزات خود مقایسه کنید.
• مشاوره با متخصصین: در صورت عدم اطمینان، با کارشناسان فنی مشورت کنید تا بهترین انتخاب را داشته باشید.

نگهداری و افزایش طول عمر UPS

بررسی و نگهداری باتری

1. شارژ منظم:
   • باتری های سرب-اسید باید همیشه در شارژ کامل باشند و از تخلیه کامل جلوگیری شود.
   • برای باتری های لیتیوم-یون، از شارژ بیش از حد و دشارژ کامل خودداری کنید.
2. دمای محیط:
   • دمای ایده آل برای باتری بین 20 تا 25 درجه سانتی گراد است.
   • دمای بالاتر عمر باتری را کاهش می دهد و دمای پایین ظرفیت آن را محدود می کند.
3. بازرسی دوره ای:
   • بررسی سطح الکترولیت (برای باتری‌های سرب-اسید تر)
   • تست ولتاژ و جریان باتری
   • بررسی کابل ها و اتصالات برای خوردگی یا شل بودن
4. تعویض به موقع:
   • عمر متوسط باتری سرب-اسید: 3 تا 5 سال
   • عمر متوسط باتری لیتیوم-یون: 5 تا 10 سال
   • تعویض باتری های فرسوده به موقع از آسیب به UPS جلوگیری می کند

تهویه و کنترل دما

• UPS باید در محیط با تهویه مناسب نصب شود تا دمای داخلی دستگاه کنترل شود.
• دمای بالا باعث کاهش طول عمر اینورتر و مدارهای داخلی می شود.
• توصیه‌ها:
  • فاصله کافی از دیوارها برای جریان هوا
  • دوری از منابع گرما مانند شوفاژ، تابش مستقیم خورشید یا تجهیزات صنعتی گرم

سرویس دوره ای و بازدید فنی

• بازدید فنی حداقل هر 6 ماه یکبار توصیه می شود.
• مواردی که باید بررسی شود:
  • عملکرد اینورتر و مدار شارژ
  • سلامت مدار فیلتر و تثبیت ولتاژ
  • تست عملکرد کل سیستم در حالت بار واقعی

پیشگیری از اضافه بار

• اضافه بار: بزرگ ترین دشمن UPS است.
• همیشه توان مصرفی تجهیزات متصل را با توان UPS مطابقت دهید.
• اضافه بار مکرر باعث آسیب به اینورتر و کاهش طول عمر UPS می شود.

محافظت در برابر نوسانات و اتصال کوتاه

• استفاده از UPS با حفاظت داخلی برای اضافه ولتاژ، اتصال کوتاه و نویزهای شبکه برق ضروری است.
• رعایت نکات ایمنی در کابل‌کشی و اتصال تجهیزات باعث کاهش خرابی و افزایش طول عمر UPS می‌شود.

نرم‌افزار و مانیتورینگ هوشمند

• UPSهای مدرن دارای نرم افزار مانیتورینگ هستند که وضعیت باتری، جریان، ولتاژ و دمای داخلی را نمایش می دهند.
• استفاده از این نرم افزار کمک می کند مشکلات احتمالی قبل از آسیب جدی شناسایی شوند.

در نهایت می توان گفت دستگاه UPS نجات دهنده ی دستگاه ها و وسایل الکتریکی و مهم هر سازمان و محل زندگی است.
